JOEST Ausschlagrost
mit Gegenschwingrahmen

Anlage zur Guss-/Sandtrennung für Großgussformen.

Für eine italienische Gießerei lieferte JOEST dieses Jahr eine Gesamtanlage zur Trennung von kaltharzgebundenem Altsand und im Lost-Foam-Verfahren hergestellten metallischen Großgussteilen.

Neben einem speziell für die Gießereibranche gefertigtem Ausschlagrost mit umgebenden Sandauffangtrichter sind weiterhin noch JOEST Schwingförderrinnen für den Sandabzug und Sandtransport Bestandteil der Anlage. Auch der Schaltschrank und die Elektrik stammen aus dem Hause JOEST. Für einige weitere Teile der Anlage, wie bspw. ein Absaugsystem, wurde von JOEST das Engineering erstellt.

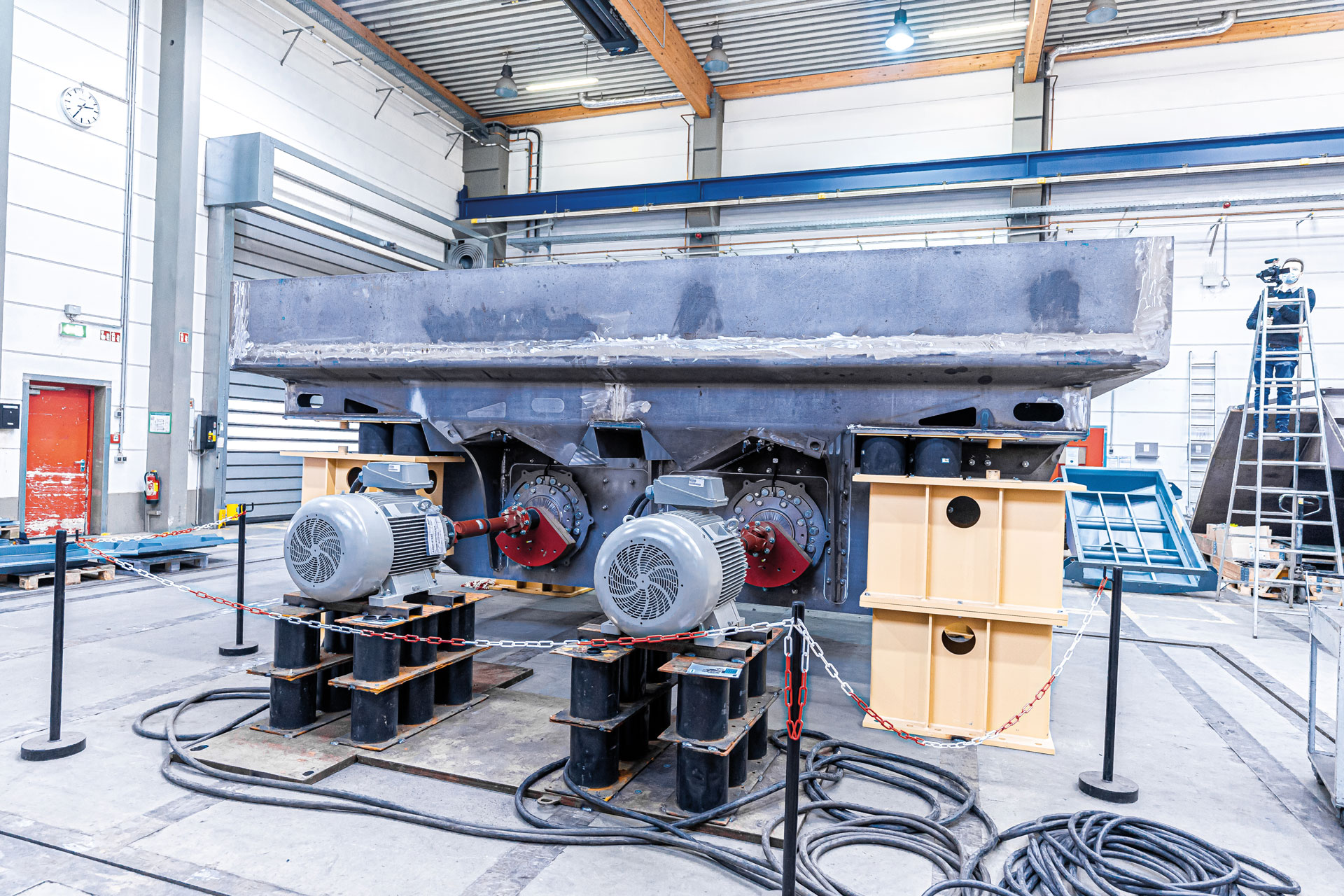

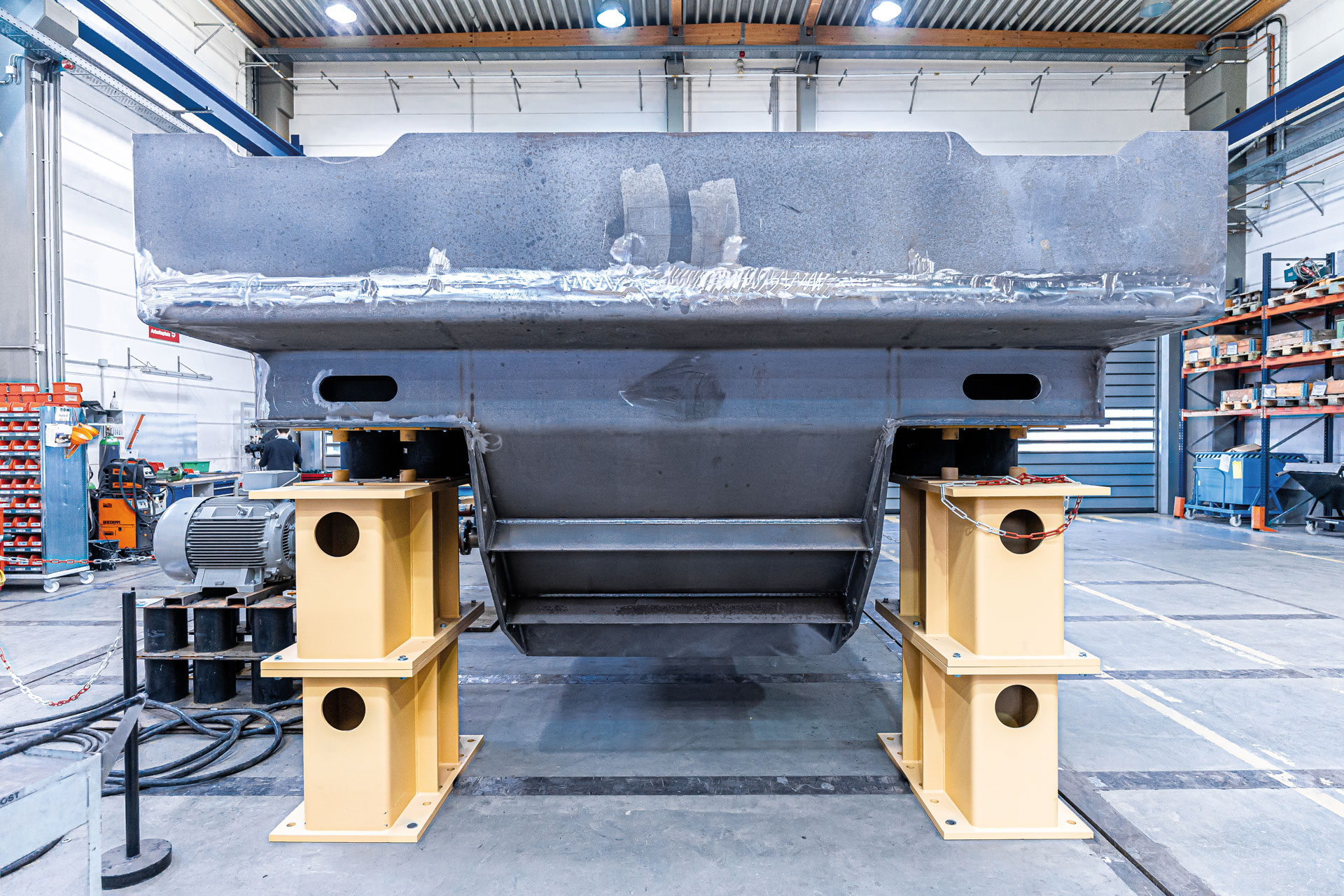

Der Ausschlagrost mit Abmessungen von 5.850 x 3.550 mm ist auf den darunter angeordneten Sandauffangtrichter installiert. Um die dynamischen Verlagerungskräfte auf ein Minimum zu reduzieren, sind Ausschlagrost und Sandauffangtrichter auf einem Gegenschwingrahmen mit Gummipuffern verlagert. Zudem ist der Sand-auffangtrichter mit zwei Füllstandsensoren ausgestattet, sodass eine Überfüllung des Trichters vermieden wird. Die im Formkasten befindlichen Gussteile und der Sand werden mit einem bauseitigen Hallenkran auf dem Ausschlagrost abgesetzt. Durch die Schlag- und Rüttelwirkung des Ausschlagrostes wird der Sand ausgeschlagen und fällt durch die Rostöffnungen in den Auffangtrichter. Die maximale Gesamtauflast des Ausschlagrostes liegt bei 50 t.

Die beiden Schwingförderinnen für den Sandabzug und Sandtransport sind im Kellerbereich, unterhalb des Sandauffangtrichters, installiert. So wird der angefallene Altsand aus dem Trichter abgezogen und weiter transportiert, um dann in das nachgeschaltete Becherwerk aufgegeben zu werden. Die Sandförderrinen sind jeweils mit einem Schwingungs-
sensor ausgestattet, um die Maschinenschwingungen zu überwachen. Die Sandabzugsrinne beinhaltet zudem einen Temperatursensor, mit dem die Sandtemperatur gemessen wird.

Die gesamte Anlage wird inklusive auch der bauseitigen Maschinen über die von JOEST gelieferte Schaltanlage gesteuert. Neben dem Hauptschaltschrank gibt es weiterhin drei Vor-Ort-Bedienstellen. Die Anlage kann sowohl manuell betrieben werden als auch im Automatikbetrieb laufen, wobei der Ausschlagrost von Hand ein- und ausgeschaltet werden muss.
